用 ESP32 替代虚拟机做网络拨测 —— esp32-blackbox 项目实战

起因

我在市区不同地方有几个局域网，相互之间大概隔了 10 公里左右。为了让这几个网络能互通，我用 NetBird、ZeroTier、Cloudflare Tunnel 这类工具搭了一套跨地域的虚拟局域网。

网络搭好了，但稳定性怎么保障？毕竟这些隧道要穿过公网，中间的链路质量参差不齐。最直接的办法就是用 Prometheus 的 blackbox_exporter 做拨测——定期 HTTP 请求、Ping、DNS 查询，把结果丢进时序数据库，配上告警规则，出问题第一时间知道。

但问题来了：blackbox_exporter 得跑在一台机器上。为了一个拨测服务专门开个虚拟机，电费和硬件成本都不划算。家里那台跑 Proxmox 的服务器已经够费电了，再加一台实在没必要。

正好手上有几块 ESP32 开发板。ESP32 本身就是为网络连接设计的芯片，跑个 HTTP 请求、发个 ICMP 包完全不在话下。功耗还低，USB 供电就能跑，一个月电费几毛钱。于是就有了这个项目：esp32-blackbox。

整体架构

先看下这个系统在整体网络监控里的位置：

graph TB
    A@{shape: hex, label: "站点A<br/>ESP32 + 路由器"}
    B@{shape: hex, label: "站点B<br/>ESP32 + 路由器"}
    C@{shape: hex, label: "站点C<br/>ESP32 + 路由器"}

    A <--> OV["虚拟组网层<br/>NetBird / ZeroTier / CF Tunnel"] <--> B
    B <--> OV
    C <--> OV

    A -->|":9090/metrics"| P@{shape: cyl, label: "Prometheus"}
    B -->|":9090/metrics"| P
    C -->|":9090/metrics"| P
    P --> G@{shape: doc, label: "Grafana"}

    classDef site fill:#bbdefb,stroke:#2196F3,color:#1B5E20
    classDef overlay fill:#fff3e0,stroke:#FF9800,color:#BF360C
    classDef store fill:#c8e6c9,stroke:#4CAF50,color:#1B5E20
    classDef view fill:#f3e5f5,stroke:#9C27B0,color:#4A148C
    class A,B,C site
    class OV overlay
    class P store
    class G view

每个站点放一块 ESP32，通过各自的出口网络去做拨测。Prometheus 从各节点的 9090 端口拉取指标，Grafana 负责展示和告警。

跨地域组网方案

简单介绍下用的几个组网工具：

• NetBird：基于 WireGuard 的 mesh VPN，P2P 打洞成功后延迟很低，管理界面也方便
• ZeroTier：软件定义的二层虚拟网络，稳定性不错，适合做备用链路
• Cloudflare Tunnel：反代隧道，不需要公网端口就能暴露内网服务，适合那些不支持 P2P 的场景

三层组网的好处是互为冗余。NetBird 挂了还有 ZeroTier，都不行了 Cloudflare Tunnel 还能兜底。但冗余越多，需要监控的链路也越多，这也正是 ESP32 拨测发挥作用的地方。

ESP32 Blackbox 项目介绍

项目地址：github.com/Mi-Bee-Studio/esp32-blackbox

硬件选型

目前支持两款芯片：

我手上用的是 ESP32-C3 SuperMini，跑这个项目绰绰有余。

支持的探测类型

基本上 blackbox_exporter 能做的它都能做。

首次启动零配置

这个设计我比较满意。第一次上电，ESP32 自动进入 AP 模式，手机连上 ESP32_Blackbox 这个热点（密码 12345678），浏览器打开 192.168.4.1 就能配 WiFi。配完重启就自动连上了，不需要串口操作。

flowchart TD
    A["上电启动"] --> B@{shape: diam, label: "NVS 有<br/>WiFi 凭据？"}
    B -->|"否"| C["进入 AP 模式<br/>手机连热点配 WiFi<br/>192.168.4.1"]
    C --> D["保存凭据并重启"]
    B -->|"是"| E["STA 模式<br/>连接 WiFi"]
    D --> E
    E --> F["启动探测 / Web:80<br/>Metrics:9090"]

    classDef src fill:#bbdefb,stroke:#2196F3,color:#1B5E20
    classDef decision fill:#f3e5f5,stroke:#9C27B0,color:#4A148C
    classDef config fill:#fff3e0,stroke:#FF9800,color:#BF360C
    classDef running fill:#c8e6c9,stroke:#4CAF50,color:#1B5E20
    class A src
    class B decision
    class C,D config
    class E,F running

Web 管理界面

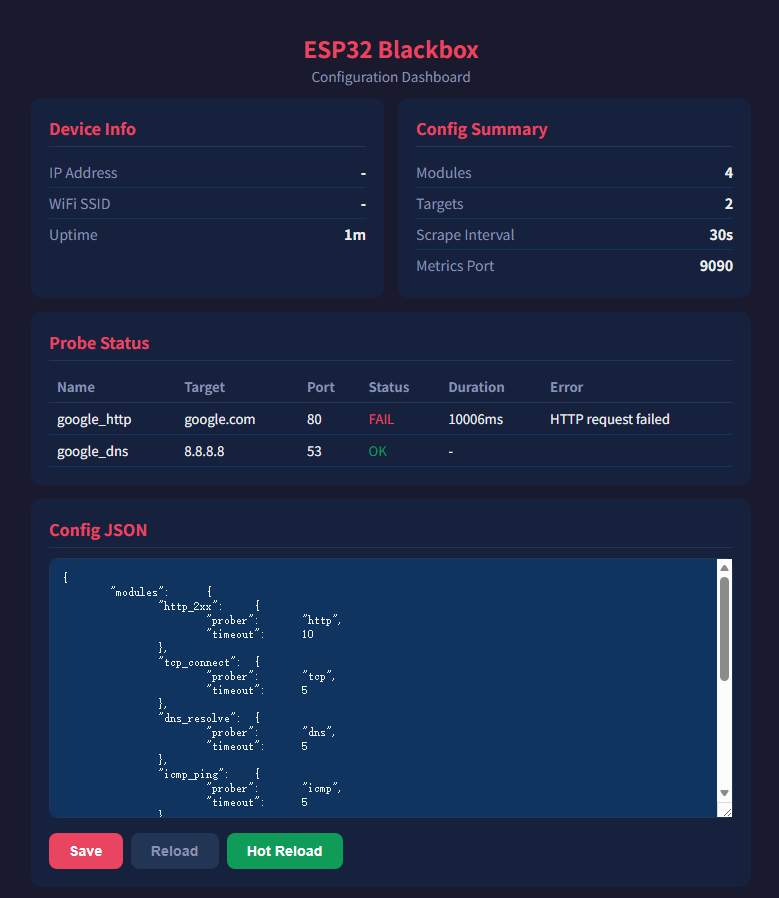

STA 模式下，浏览器打开 ESP32 的 IP 就能看到管理界面：

界面上可以直接编辑 JSON 配置，改完点保存就行，不需要重新编译固件。还支持热加载，改了配置 POST 一下 /api/reload 就生效了。

配置文件格式

探测目标通过 JSON 配置，存在 SPIFFS 文件系统里：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

{
  "scrape_interval": 30,
  "metrics_port": 9090,
  "modules": {
    "http_2xx": {
      "prober": "http",
      "timeout": 10,
      "http": {
        "method": "GET",
        "valid_status_codes": [200]
      }
    },
    "icmp_ping": {
      "prober": "icmp",
      "timeout": 5,
      "icmp": {
        "packets": 3,
        "payload_size": 56
      }
    }
  },
  "targets": [
    {
      "name": "httpbin_http",
      "target": "httpbin.org",
      "module": "http_2xx"
    },
    {
      "name": "dns_google",
      "target": "8.8.8.8",
      "module": "dns_resolve"
    }
  ]
}

modules 定义探测行为（用什么协议、超时多久、校验规则），targets 定义探测目标，目标通过 module 字段引用模块配置。想加个新探测目标？编辑 JSON 就行，不用碰代码。

Prometheus 集成

ESP32 Blackbox 完全兼容 Prometheus 的抓取方式。/metrics 端点输出标准 Prometheus 文本格式：

1
2
3
4
5
6
7

# HELP probe_success Whether the probe succeeded
# TYPE probe_success gauge
probe_success{target="httpbin_http", module="http_2xx"} 1

# HELP probe_duration_seconds Duration of the probe in seconds
# TYPE probe_duration_seconds gauge
probe_duration_seconds{target="httpbin_http", module="http_2xx"} 0.234

在 Prometheus 里配上 scrape job：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

scrape_configs:
  # 直接拉取 ESP32 上所有探测结果
  - job_name: 'esp32-blackbox'
    static_configs:
      - targets: ['192.168.1.100:9090']

  # 或者用 /probe 端点做即席探测（跟原版 blackbox_exporter 一样）
  - job_name: 'blackbox_http'
    metrics_path: /probe
    params:
      module: [http_2xx]
    static_configs:
      - targets: ['httpbin.org:80']
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - target_label: __address__
        replacement: 192.168.1.100:9090

第二种写法用了 /probe 端点，跟原版 blackbox_exporter 的用法一模一样。你甚至可以把 Prometheus 里原来指向 blackbox_exporter 的配置直接改个 IP 指向 ESP32，其他不用动。

实际部署

我把几块 ESP32 分别放在不同的站点，每个站点配置不同的探测目标：

• 站点 A 的 ESP32 去拨测站点 B、C 的服务
• 站点 B 的 ESP32 去拨测站点 A、C 的服务
• 站点 C 同理

这样任意两个站点之间的链路质量都有数据。Grafana 里拉个 Dashboard，延迟、丢包率、HTTP 成功率一目了然。

graph TD
    EA@{shape: hex, label: "ESP32 节点集群<br/>站点A / B / C<br/>互相拨测"}
    EA -->|":9090/metrics"| P@{shape: cyl, label: "Prometheus"}
    P --> G@{shape: doc, label: "Grafana"}

    classDef site fill:#bbdefb,stroke:#2196F3,color:#1B5E20
    classDef store fill:#c8e6c9,stroke:#4CAF50,color:#1B5E20
    classDef view fill:#f3e5f5,stroke:#9C27B0,color:#4A148C
    class EA site
    class P store
    class G view

构建 & 烧录

项目基于 ESP-IDF v6.0，提供了几种构建方式：

1
2
3
4
5
6
7

# 推荐：Python 脚本，一条命令搞定
python build.py esp32c3 flash COM3

# 或者直接用 idf.py
idf.py set-target esp32c3
idf.py build
idf.py -p COM3 flash

如果用的是 ESP32-C6，把 esp32c3 换成 esp32c6 就行。

总结

说白了就一句话：不想为跑个 blackbox_exporter 多开一台服务器。ESP32 几块钱一块，功耗不到 1W，USB 充电器供电就行，放哪都不心疼。

项目开源在 GitHub 上，有兴趣可以试试：Mi-Bee-Studio/esp32-blackbox
