监控系统企业架构演进史-拨测监控

发表于： 2020-12-12

字数： 1082 阅读：≈ 3分钟浏览：

前情概述：

在《监控系统企业架构演进史-跨地域混合云》中，监控系统已经逐步成熟且企业化发展。这一章节简单讲述一下期间的拨测能力搭建，以下是这套系统的发展史，在监控平台搭建的过程中，内部监控采集还不足以满足企业业务需求，在计划发展apm之前，异地拨测的黑匣子监控也纳入了该系统的一个子功能。

系统搭建⾯临需解决的问题：

⻓期以来企业在公⽹监控，乃⾄⽤⼾侧最后⼀公⾥的监控都存在空洞，导致⽤⼾侧的业务故障问题企业都没有及时发现，需要⽤⼾报障我们才后知后觉的排查问题。⿊匣⼦拨测监控系统项⽬的上线就是解决了这⻓期以来的监控痛点。
⿊盒监控即以⽤⼾的⾝份测试服务的外部可⻅性，常⻅的⿊盒监控包括 HTTP探针、 TCP探针等⽤于检测站点或者服务的可访问性，以及访问效率等。⽽探针的设计需要⽀持对业务的交互才能更有效的发现问题。所以在探针⼯具选型中选择了 Prometheus + blackbox_exporter 来实现需求。
拨测点需要在全国各地布点，在管理上难度较⼤，特别在兼顾拨测任务分发、拨测监控数据回收统⼀展⽰、告警聚合收敛的同时，还要考虑安全和应对审计等问题。架构的设计上需要严格控制 PULL和PUSH的数据流，还要和现有的采集监控系统独⽴出来。所以引⼊了Mosn做⽹格管理来降低管理成本。

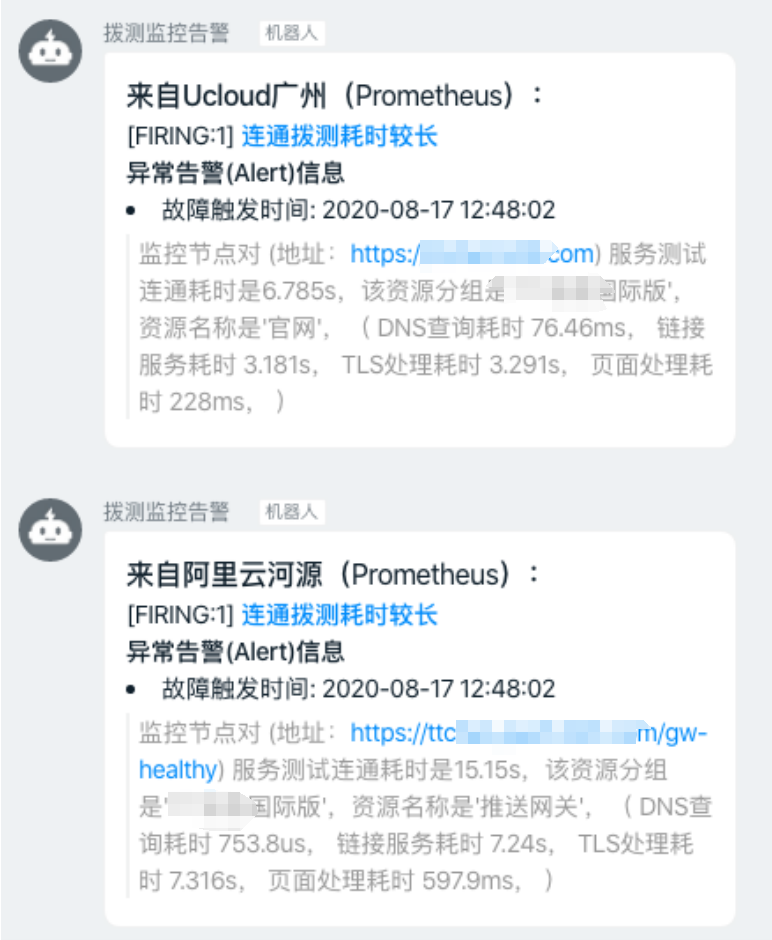

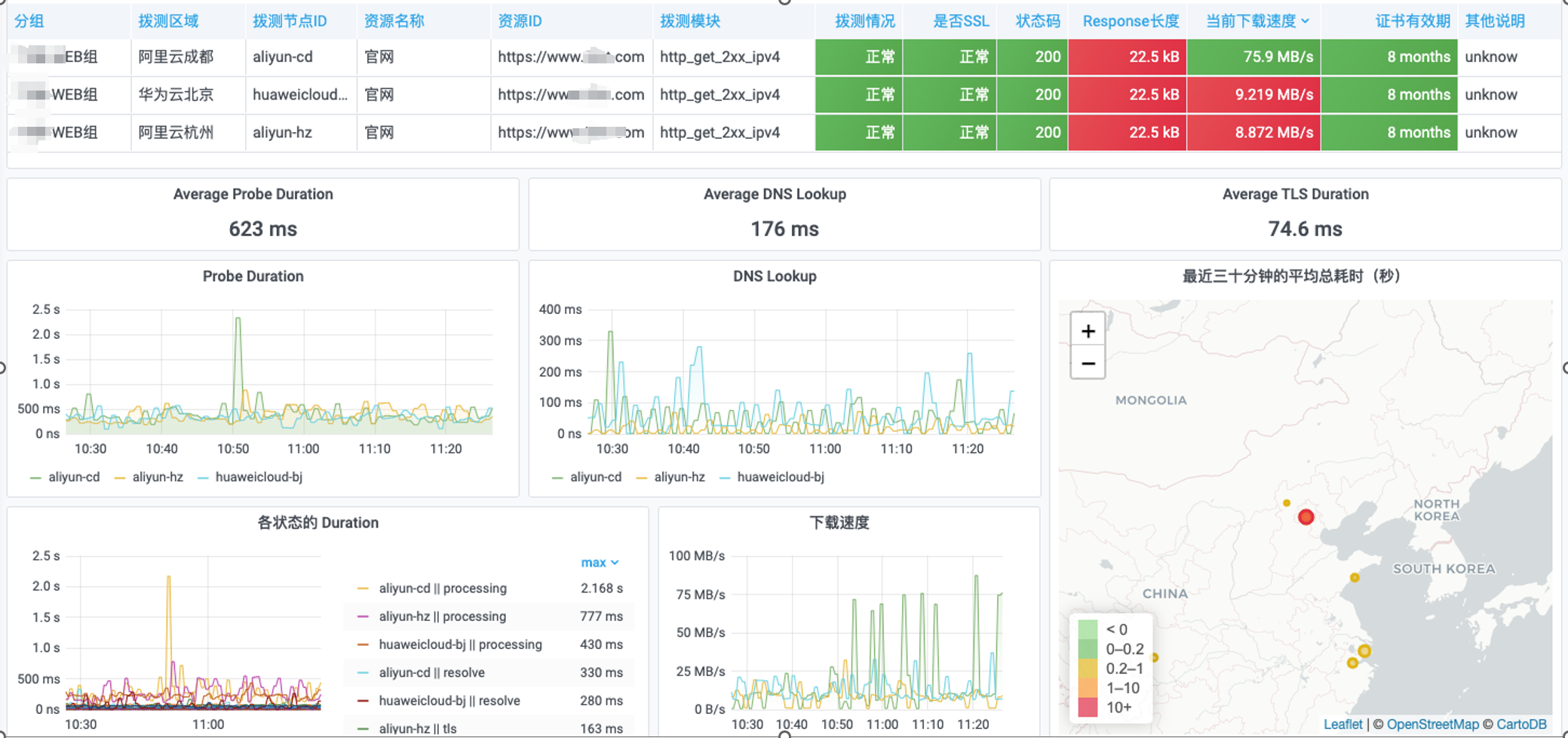

该系统的数据展⽰上默认只能⽤时序图和表格来展⽰现状，⼀个很直⽩的地域图更能说明问题。为了做地域图的展⽰，还引进了 geohash + OpenStreetMap 来解决。

第一期的建设只是基本要求，但是需满足以下条件以达成业务基本需求：

同时，因为项目的0-1阶段基本都很难得到企业的深度投入，在第一期的建设也只能依赖开源项目搭建，后续逐步投入组件二开的研发资源以实现能力扩展。

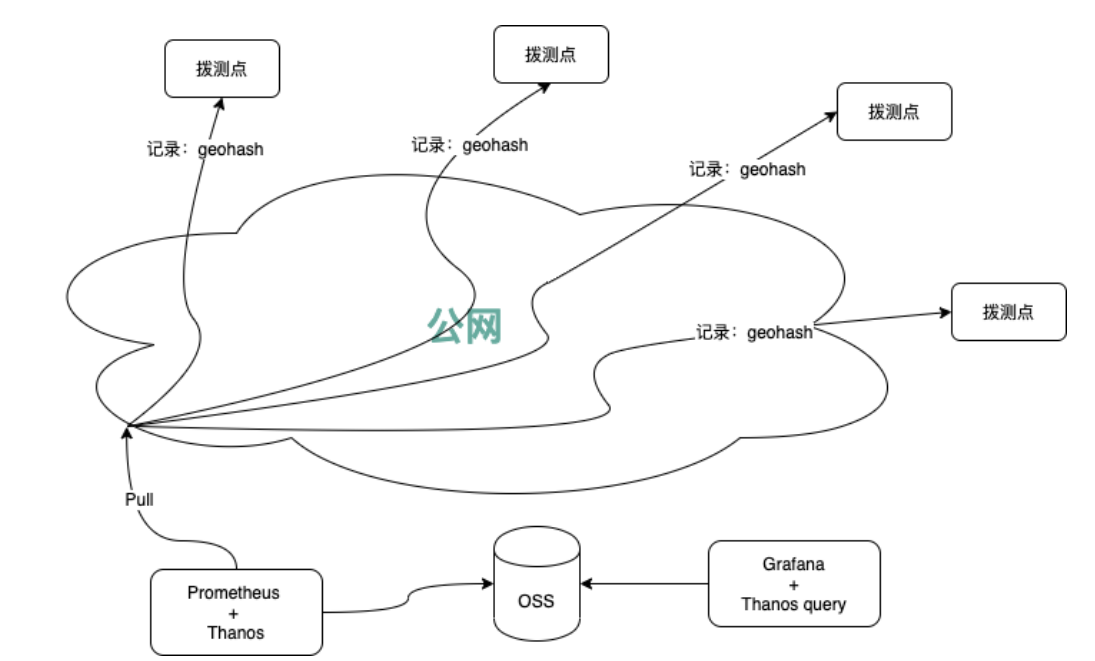

首先，定义每个拨测点为边缘孤岛，这里的边缘孤岛是因为它部署的地理位置远离企业系统的机房，分别在世界各地购买一些最便宜的虚拟机资源来部署服务，且代表当地发起拨测的请求。利⽤了 geohash + OpenStreetMap 在告警和图展⽰中凸显了地域质量数据。

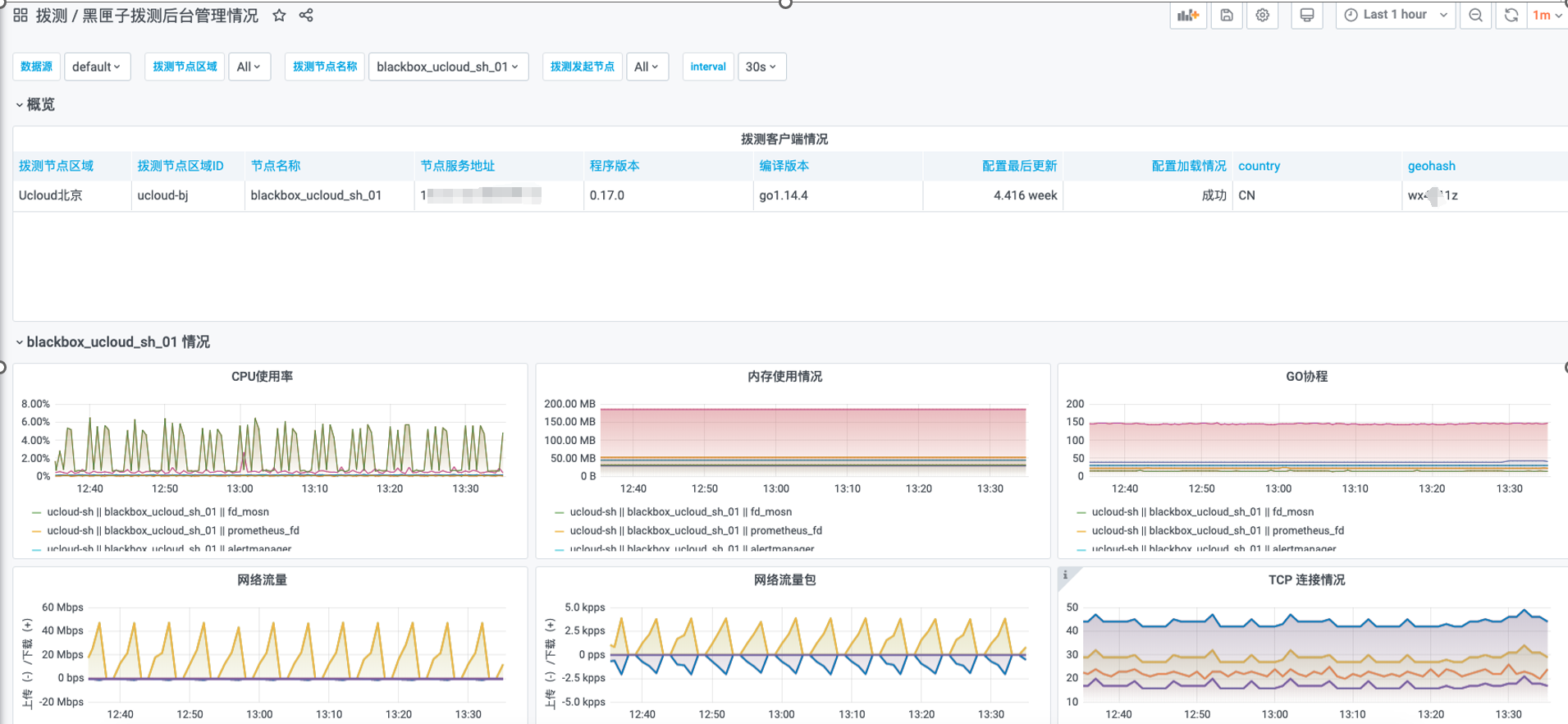

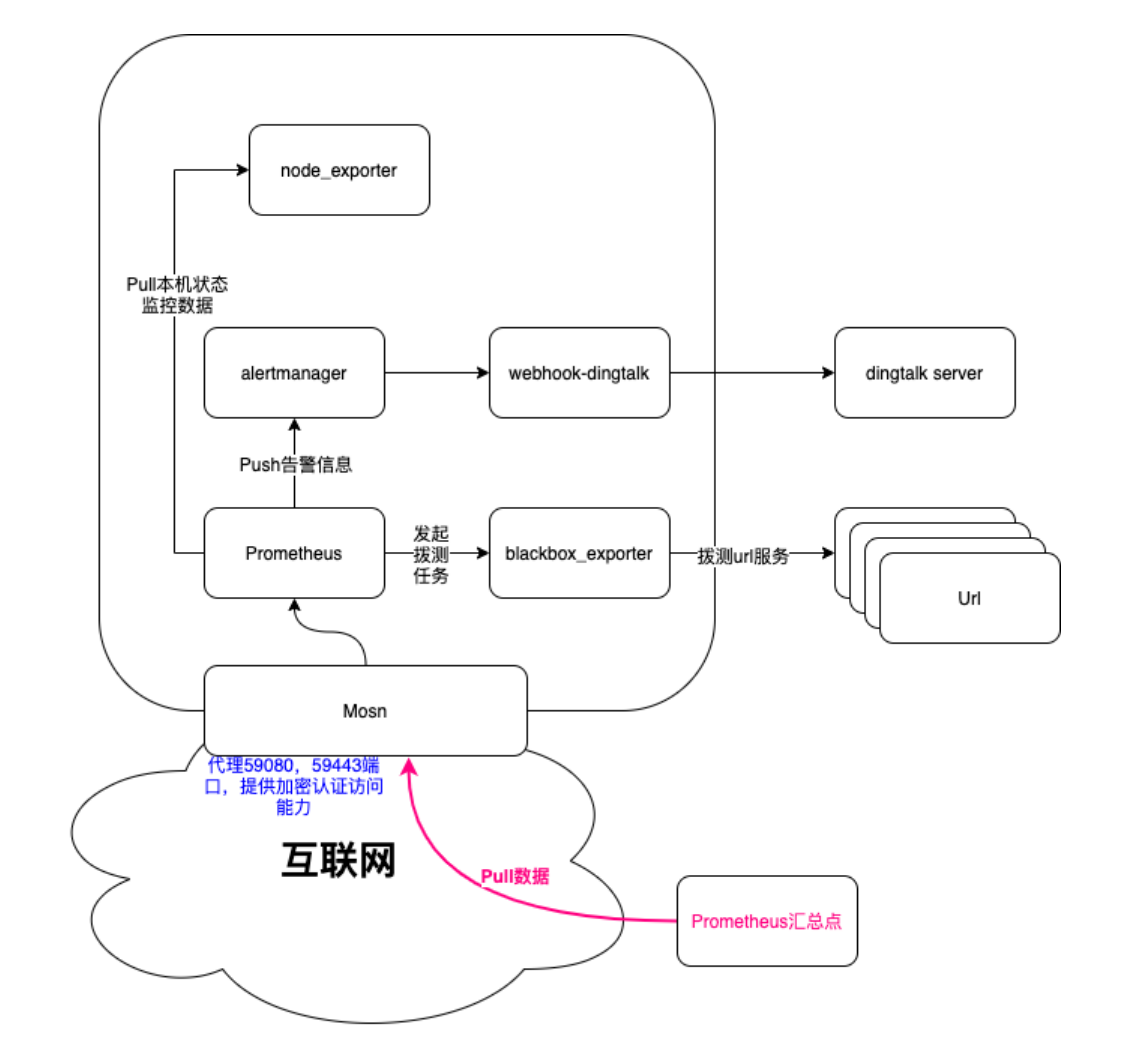

每个孤岛拨测节点需要具备基础⾃治能⼒，包括⾃⾝状态监控，拨测任务的发起，⾃⾝告警策。以下是拨测节点的内部结构，该结构在cpu为0.5core，内存为512M就足够运行，后期还可以通过二开组件的方式进一步整合资源的利用。
